一、引言
在鋼管制造業中，確保鋼管及其孔洞的精確尺寸和同軸度是保證產品質量、提高生產效率的重要環節。傳統的檢測方法如人工測量、二維影像測量等，往往存在效率低、精度有限、易受人為因素影響等問題。而3D相機的引入，為這一領域帶來了革命性的變化。
二、3D相機原理與優勢
3D相機通過發射激光、紅外光或利用結構光等技術，捕捉物體表面的三維坐標信息，生成高精度的點云數據。這些數據經過計算機處理，可以重建出物體的三維模型，進而實現精確的尺寸測量和形狀分析。相比于傳統方法，3D相機具有以下顯著優勢：
高精度：能夠捕捉到微米級的細節變化，確保測量結果的準確性。
高效率：自動化掃描和數據處理流程，大幅縮短檢測時間。
非接觸性：避免了對鋼管表面的物理接觸，減少了磨損和誤差。
直觀性：三維模型直觀展示鋼管形狀，便于發現缺陷和問題。
山普智能鋼管孔直徑、孔間距、鋼管直徑、鋼管同軸度測量全套視覺檢測解決方案
三、鋼管尺寸檢測
（一）孔直徑與孔間距檢測：
3D相機對鋼管外表面進行全方位掃描，生成點云數據。
利用計算機軟件對點云數據進行處理，自動識別并測量孔洞直徑和孔間距。
通過對比預設標準值，判斷孔洞尺寸是否符合要求。
（二）鋼管直徑檢測：
同樣利用3D掃描生成的點云數據，計算鋼管的外徑和可能的壁厚變化。
結合圓周多點測量，確保直徑測量的全面性和準確性。

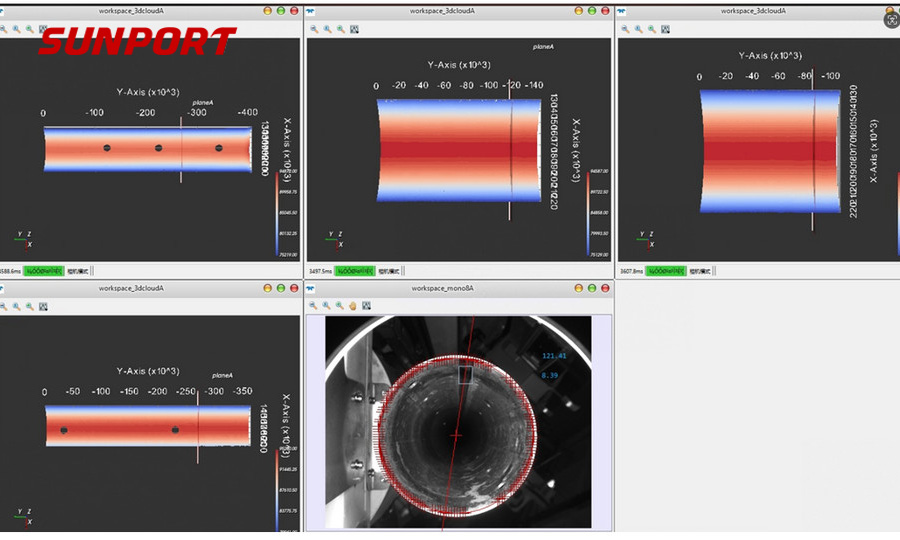

鋼管長寬高尺寸測量、孔大小間距測量
四、鋼管同軸度檢測
（一）同軸度定義與重要性：
同軸度是衡量管件兩端中心軸線是否重合的重要參數，直接影響到零件的使用性能和裝配質量。
（二）檢測流程：
將3D相機分別對準鋼管的兩端中心進行掃描，獲取兩端的三維模型。
利用計算機軟件分析兩端模型的中心軸線位置，計算軸線間的偏移量。
根據偏移量評估同軸度誤差，并與標準值進行比較。
五、檢測方案優化
環境控制：確保檢測環境光線穩定、無振動干擾，以提高掃描精度。
校準與標定：定期對3D相機進行校準和標定，確保測量數據的準確性。
算法優化：針對鋼管的特定形狀和檢測需求，優化數據處理算法，提高檢測效率和準確性。
集成化系統：將3D相機與自動化生產線集成，實現鋼管尺寸和同軸度的在線檢測，進一步提高生產效率和自動化水平。
六、結論
3D相機在鋼管孔直徑、孔間距、鋼管直徑及同軸度檢測中的應用，極大地提升了檢測的精度和效率，降低了人工誤差和成本。
憑借在三維視覺技術領域的深厚積累和不斷創新，山普智能3D相機視覺解決方案將在鋼管制造業中發揮更加重要的作用，推動行業向更高質量、更高效率的方向發展。
