工藝順序:
自動切邊磨槽復合加工機床產品加工工藝順序:切邊-倒角-磨槽
工藝流程:
人工將半成品陶瓷管放入上料工位的夾爪內,上料機構沿軸向移動一段距離,使已經加工好的產品完全脫離內脹芯軸,旋轉氣缸旋轉,此時即將成品和半成品調換工位,即將半成品已放入機床夾具中心軸線上,然后將產品沿軸向套入內脹芯軸上,右側尾座也隨即頂入,內脹芯軸經過末端的氣缸撥叉拉動拉桿,內脹夾具被撐開,此時即已將產品脹緊固定,主軸旋轉,(如定義機床主軸為X軸,則進刀磨槽方向為Y軸),Y軸移向產品,磨槽電機啟動,成型砂輪切割產品至完全切斷,成型砂輪繼續進刀,完成倒角和磨槽工序,切斷,倒角,磨槽三道工序采用一套進給機構完成,另有輔助機構將切割下來的瓷圈敲碎并掉落或滑落至規定廢料收集處。

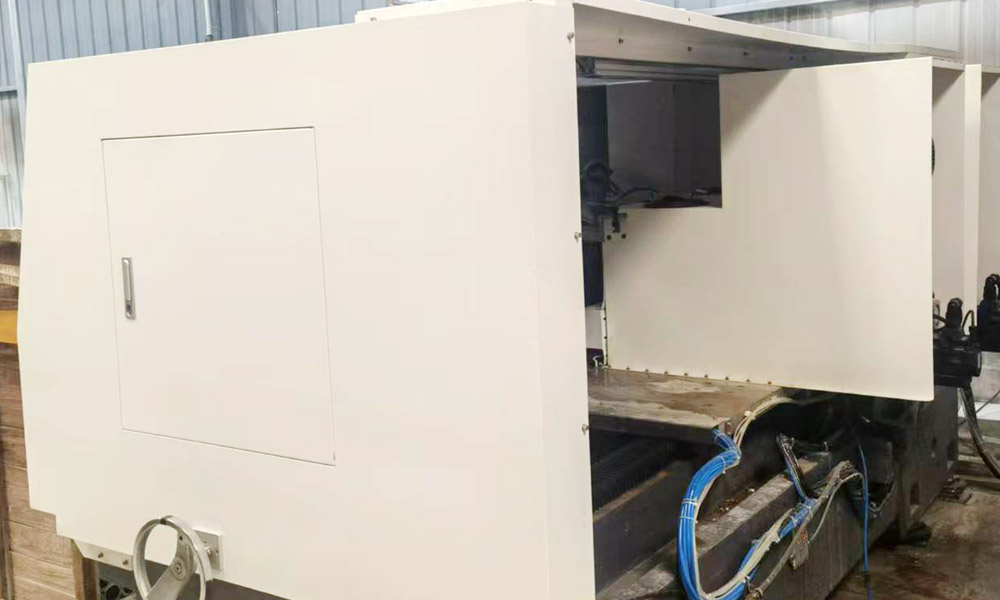

產品展示:
