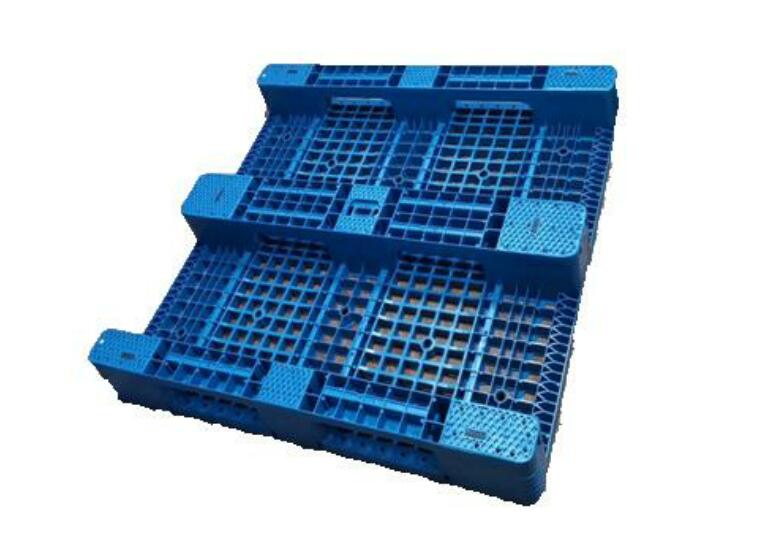

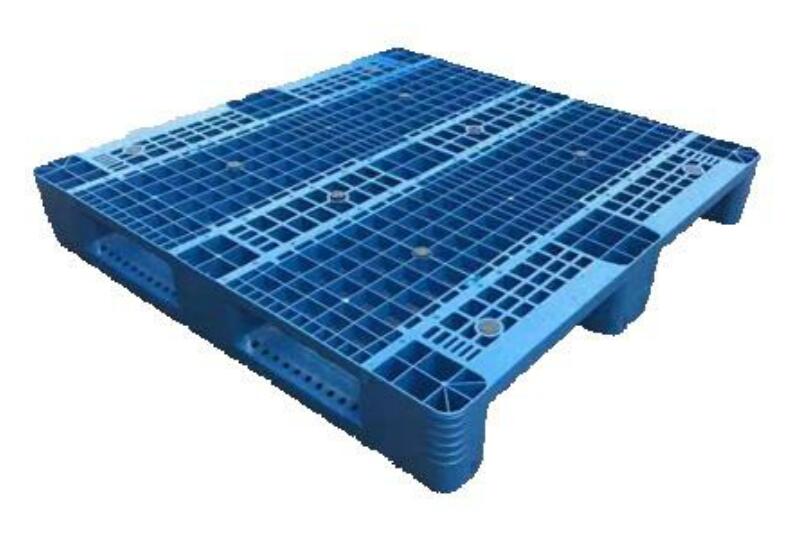

實物尺寸細節圖

參數表

外形尺寸∶長*寬*高1100mm*1100mm*155mm

產品技術說明

1.額定載荷：靜載6噸，動載1.5噸

2.貨架載：1噸

3.顏色：藍色、綠色、白色、黑色，具體顏色根據客戶定制

4.生產工藝：一次成型（后置鋼管）

5.主要原料：  聚乙烯pe或聚丙烯PP

6.產品增強：面部4根；底部4根；

7.使用溫度：+40°℃~-25℃

8.總重量：20士0.5KG（內置8根鋼管)

9.防滑說明：面部和底部均有防滑設計

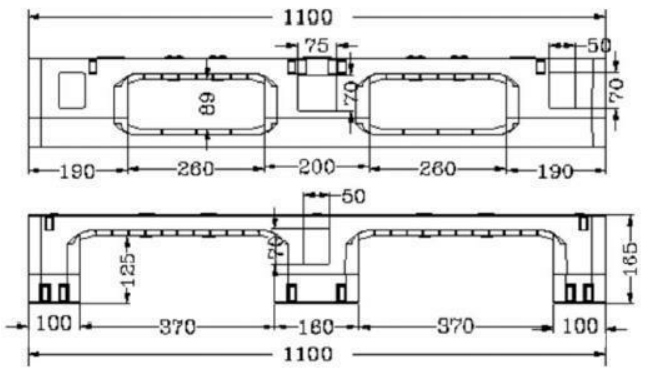

插孔尺寸

產品特性

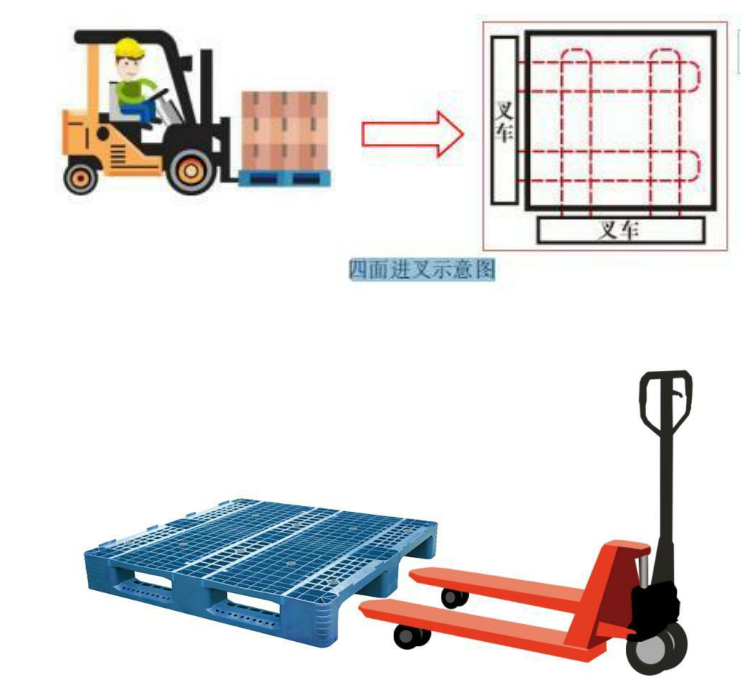

( 1）托盤為網格川字結構塑料托盤，四向進叉，叉車可任意方向叉取托盤，提高裝卸的搬運效率，此托盤也可用于貨架使用。

川字結構形式，便于手動、電動叉車進出

(2)采用聚丙烯或聚乙烯為主材料，韌性好結實耐用，防潮防霉，無毒無害，衛生不污染。

(3)為增加產品強度，底部和面部交叉放置8根鋼管，鋼管材料用熱鍍鋅處理鋼帶制成，是產品更美觀，鋼管端頭不外露。

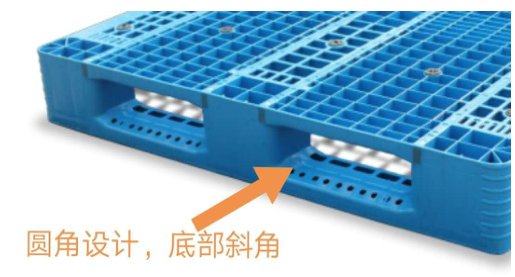

(4)托盤叉孔兩側為圓角設計，減少叉車碰撞，叉孔底部為斜角坡面，方便搬運工具進出。

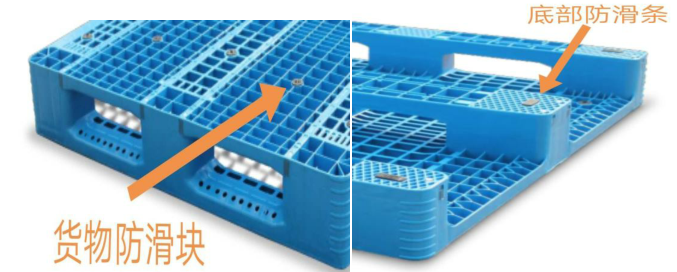

(5)托盤上下面都加有防滑塊，使用安全提供。

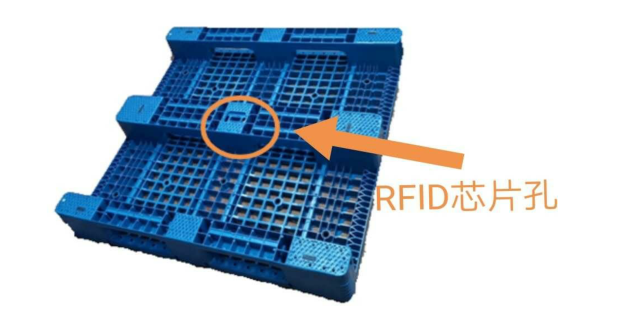

( 6）底部中間位置有帶蓋的RFID芯片安裝孔，滿足托盤信息化管理。

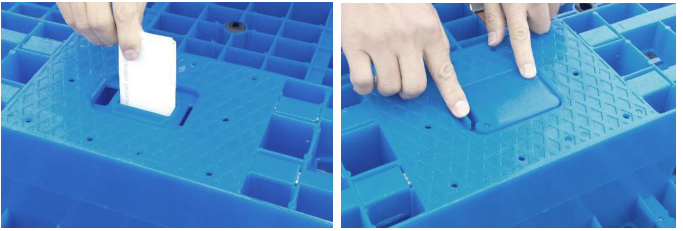

RFID芯片孔的安裝方式，安裝之后芯片盒有蓋子，保護芯片。

(7)產品四角防撞筋設計，保證角跌落試驗性能要求，還能起到托盤包裝纏繞膜的固定作用。

質量標準

(1)外觀∶

①卡板表面平整，無批鋒、縮水、毛絲、銳角、刮痕、裂紋;

②卡板表面無泥沙、雨水殘留、臟污;

③卡板放于平整地面，四角都能著地，不搖晃。

( 2)托盤對角線誤差≤5mm，滿載彎曲擾度<5mm ;

( 3 )顏色∶藍色（可定做其它顏色，由客戶決定）;

(4)質量保證︰提供原材料檢驗證明，不用回料;

( 5)檢驗標準∶托盤驗收按GB/T15234-1994.《塑料平托盤》，標準之外的要求由供需雙方協議。
